▮產品介紹

　　LLT系列智能螺旋雙轉子流量計是我公司研發的最新一代容積式流量計，用來計量在一定壓力下充滿管道的液體流量。具有無脈動、噪音極低、精度高、可靠性高、流量大、環境適應性強等顯著特點。它廣泛應用于石油、化工、冶金、船舶、電力等部門的商業貿易計量和工程管理控制。

　　該流量計采用智能電子計數器，運用高性能微處理器和低功耗雙排液晶顯示屏，可以現場顯示瞬時流量和單班累積量、累積總量，可選擇輸出脈沖信號、4~20mA模擬量信號、實現HART通訊和RS485通信，充分滿足現代化測量和控制的需要。

　　該流量計也可選配機械式計數器，實現現場顯示;與BGF發信器配套使用，輸出脈沖信號，實現遠程積算顯示或控制;與BMF發信器配套使用，輸出4~20mA模擬量信號，實現遠程瞬時流量顯示或流量控制。

▮技術指標

1、準確度等級：0.5級（量程比為10∶1）、0.2級

2、被測液體溫度℃：－20℃～+60℃；

在高溫調整下加高溫散熱器可達250℃

3、環境溫度：

電子計數器（標配）：-30℃～+60℃

機械計數器（選配）：-43℃～+60℃

4、信號輸出;可選擇4-20mA模擬量信號、

脈沖信號、RS485、HART，如脈沖信號4～20mA（三線制）、

1-5V、4～20mA +HART協議、MODBUS、RS485通訊等

5、防爆標志：ExdⅡCT6、ExiaⅡCT6

6、防護等級：IP66

7、重復性誤差：流量計的重復性誤差優于±0.03%

8、法蘭標準：GB/T9124.1(其它標準請與廠家溝通）

9、壓力等級：1.6MPa、2.5MPa、4.0MPa、6.3MPa

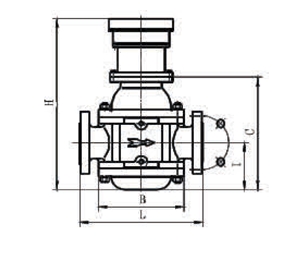

▮外形圖

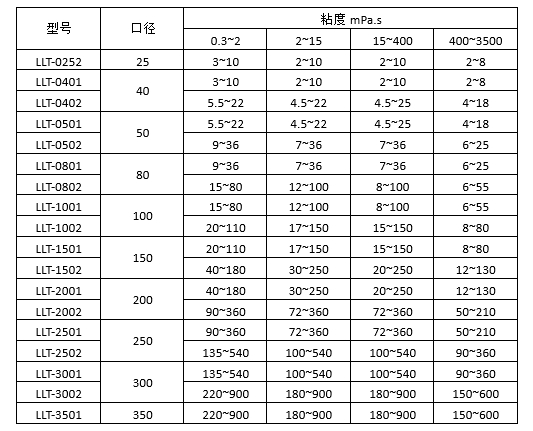

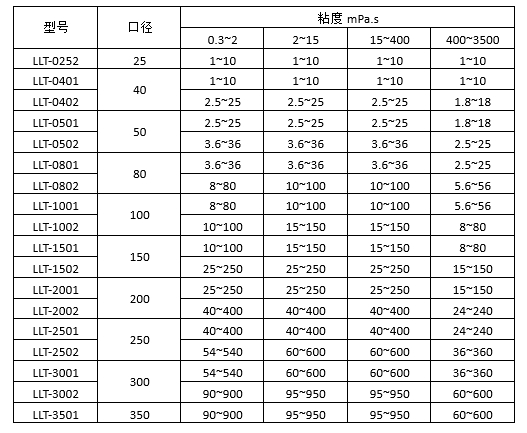

▮流量范圍(準確度0.5級)m³/h

▮流量范圍(準確度0.2級)m³/h

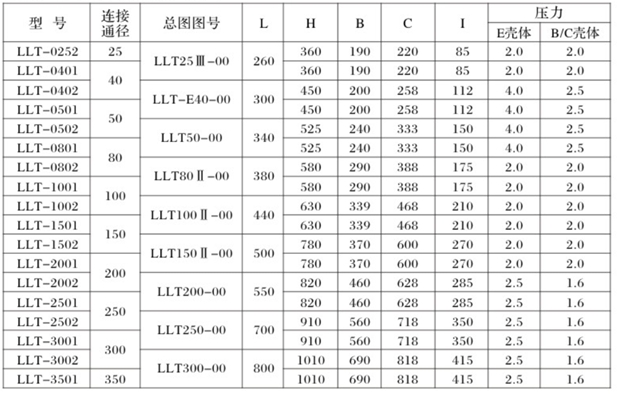

▮外形圖(見前頁)及安裝參考尺寸

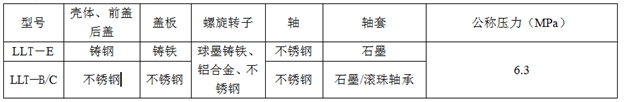

▮主要構件材料及公稱壓力

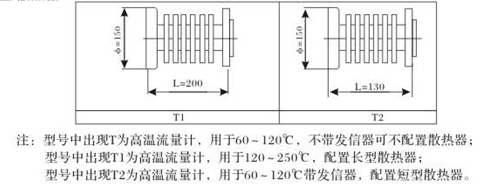

▮散熱器

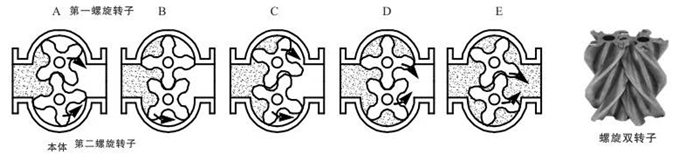

▮計量工作原理

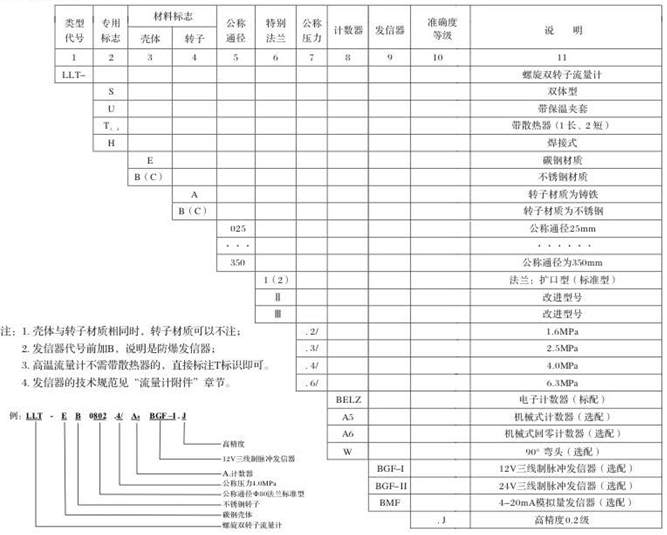

▮產品標記
